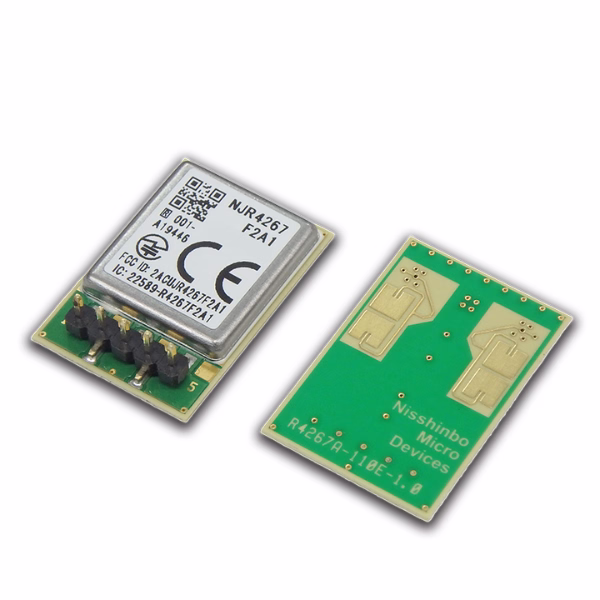

La série NJR4267 de Nisshinbo est un module radar Doppler 24 GHz tout-en-un, capable de détecter un mouvement humain jusqu'à 30 m et d'identifier s'il s'approche ou s'éloigne, dans un boîtier compact et bas profil de seulement 25×17,2×3,1 mm. Robuste en environnement extérieur (température, soleil, brouillard), elle intègre l'antenne, le circuit micro-ondes émetteur-récepteur et le MCU de traitement dans un seul module prêt à l'emploi.
La série NJR4267 de Nisshinbo est un module radar Doppler 24 GHz haute sensibilité, dans un boîtier compact et bas profil de 25×17,2×3,1 mm. Malgré sa petite taille, c'est un module tout-en-un intégrant le circuit micro-ondes émetteur-récepteur, l'antenne, le MCU de contrôle et le traitement du signal. Un algorithme dédié identifie si la cible s'approche ou s'éloigne, et le module reste fiable dans l'obscurité, par températures extrêmes, en plein soleil, dans la fumée ou le brouillard - adapté aux usages intérieurs comme extérieurs/semi-extérieurs. La série existe en trois variantes selon la fréquence, le type d'antenne et la certification régionale - à choisir selon votre marché cible.
Fonctionnalités principales
Les 3 variantes de la série
| Référence | Fréquence RF | Antenne | Portée / Angle | Certifications |
|---|---|---|---|---|
| NJR4267F2A1 | 24,15-24,25 GHz | Type A | 20 m / ±40°(H) ±55°(V) | Japon, UE (CE-RE), USA (FCC) |
| NJR4267F2B1 | 24,15-24,25 GHz | Type B | 30 m / ±42°(H) ±33°(V) | Japon, UE (CE-RE) |
| NJR4267F3B1 | 24,075-24,175 GHz | Type B | 30 m / ±42°(H) ±33°(V) | Japon, USA (FCC) |
Pour le marché européen, privilégiez les variantes F2A1 ou F2B1, seules certifiées CE-RE Directive. La F3B1 n'est pas certifiée pour une mise sur le marché en UE. Angles indiqués en demi-largeur (H = plan horizontal, V = plan vertical).
Performances radar (communes à la série)
| Spécification | Détail |
|---|---|
| Puissance d'émission (E.I.R.P.) | +10,1 dBm (selon type d'antenne) |
| Détection | Mouvement macro directionnel (approche/éloignement) - pas de détection micro-mouvement/respiration documentée |
| Portée de détection max. | 20 à 30 m (piéton, selon variante) |
| Plage de vitesse détectable | 0,13 à 19,2 m/s (référence) |
Alimentation & environnement
| Spécification | Détail |
|---|---|
| Tension d'alimentation | 3,8 à 5,8 V |
| Courant | 1,5 mA typ. à 3,8V (fonctionnement intermittent) - jusqu'à 55 mA selon conditions |
| Température de fonctionnement | −30°C à +85°C |
| Dimensions | 25 × 17,2 × 3,1 mm - 1,9 g |
| Output (sortie) | UART / PWM / niveau CMOS |
Certifications
RoHS confirmé pour toute la série - voir le tableau ci-dessus.
Applications
La série NJR4267 est adaptée aux applications de détection de mouvement longue portée, y compris en environnement extérieur ou semi-extérieur grâce à sa robustesse (obscurité, température, soleil, fumée, brouillard) :
